孚诺林®中门尼氟橡胶
孚诺林中门尼氟橡胶延展性好。它对油，燃料，脂肪族，芳香族碳氢化合物、润滑剂和大多数无机酸具有绝佳的耐受性。
产品目录：氟橡胶
品牌：孚诺林
产品规格：26502 26602 26702 26703 26802 26902
特征：中等门尼粘度
应用：轴密封件，垫片，成型管材，油封、隔膜、片材

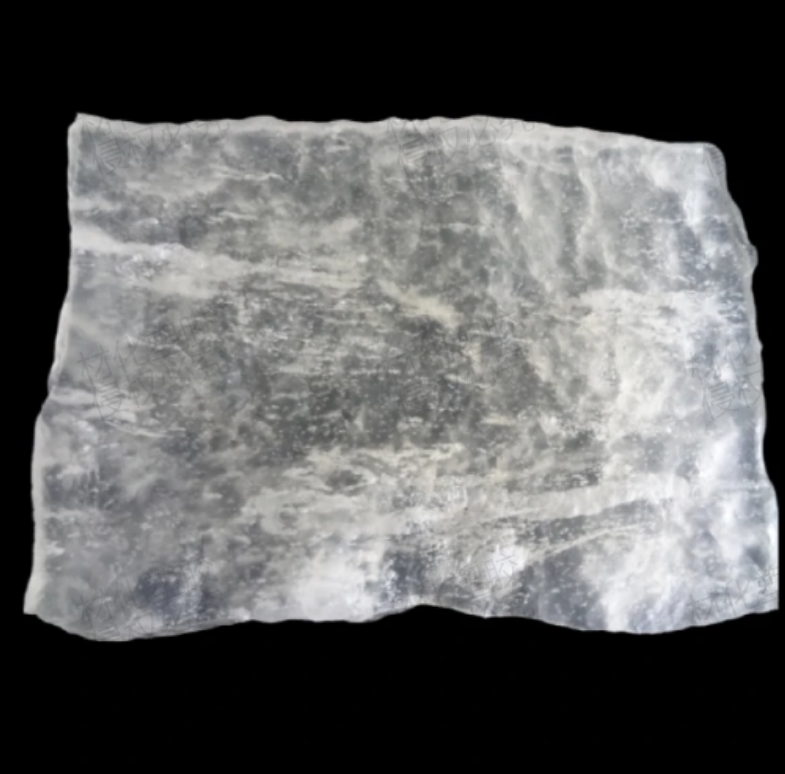

外形：白色或淡黄色胶片
孚诺林®26502、26702、26703、26902为中门尼氟橡胶，由偏氟乙烯（VF2）和六氟丙烯（HFP）共聚而成，通常应用于汽车，液压，电器和化工等行业。孚诺林中门尼氟橡胶延展性好。它对油，燃料，脂肪族，芳香族碳氢化合物、润滑剂和大多数无机酸具有绝佳的耐受性。
常规 | |||||||||
特征 | 中等门尼粘度 | ||||||||
应用 | 轴密封件，垫片，成型管材，油封、隔膜、片材 | ||||||||
外形 | 白色或淡黄色胶片 | ||||||||
项目 | 典型值 | 试验方法 | |||||||
26502 | 26602 | 26702 | 26703 | 26802 | 26902 | ||||
物理性质 | |||||||||
氟含量（mass%） | 66 66 66 66 66 66 | ||||||||
密度（g/cc） | 1.81～1.83 | ASTM D297 | |||||||
门尼粘度 | 50~59 | 60~69 | 70~79 | 65~85 | 80~99 | 90~110 | ASTM D1646 ML 1+10 at 121°C | ||
水含量 | 0.15 | ASTM D 5668 | |||||||
溶解度 | 易溶于酮和酯 | ||||||||
硫化特性 | |||||||||
T10（s） | <120 | <115 | <110 | <160 | <105 | <100 | ASTM D5289 | ||
T90（s） | <230 | <220 | <210 | <270 | <200 | <190 | ASTM D5289 | ||
力学性能 | |||||||||
拉伸强度（MPa） | 14.0 | 14.2 | 14.5 | 13.5 | 14.5 | 15.0 | ASTM D412 Method A | ||
100% 模量 | 5.2 | 5.3 | 5.5 | 5.6 | 6.0 | 6.2 | ASTM D412 Method A | ||
断裂伸长率（%） | 190 | 185 | 180 | 170 | 165 | 160 | ASTM D412 Method A | ||
撕裂强度（KN/m） | 20 | 20 | 21 | 20 | 22 | 23 | ASTM D624 | ||
硬度, 邵尔 A | 76 | 76 | 76 | 78 | 77 | 77 | ASTM D2240, Type A | ||
压缩永久变形 | 18 | 18 | 17 | 20 | 17 | 17 | ASTM D395, Test B 70 hours at 200℃ | ||
热空气老化 | ISO 188 After Dry Heat Aging;70 hours at 230℃ | ||||||||
拉伸强度变化率（%） | +5 | +4 | +3 | +6 | +1 | +1 | ASTM D412 Method A | ||
断裂伸长率变化率（%） | -6 | -5 | -5 | -3 | -3 | -3 | ASTM D412 Method A | ||
硬度变化率, 邵尔 A | 0 | 0 | 0 | 0 | 0 | 0 | ASTM D2240, Type A | ||
热性能 | |||||||||
玻璃化转变温度, Tg（℃） | -20 -20 -20 -20 | ASTM D1329 | |||||||
脆性温度（℃） | -30 -30 -30 -30 | ASTM D2137 | |||||||
耐化学性能 | |||||||||
耐液体 | 3 # 标准油 | ||||||||
体积变化率（%） | +2 | +2 | +2 | +2 | +1 | +1 | ASTM D471 72 hours at 150℃ | ||
质量变化率（%） | +1 | +1 | +1 | +1 | +1 | +1 | ASTM D471 72 hours at 150℃ | ||
配方 | 硫化条件 | ||||||||
氟橡胶 100 炭黑，N990 30 氢氧化钙 6 活性氧化镁 3 氟联5# 2.5 | 压力 | 烘箱条件 | |||||||
6min at 177°C | 24h at 230°C | ||||||||
